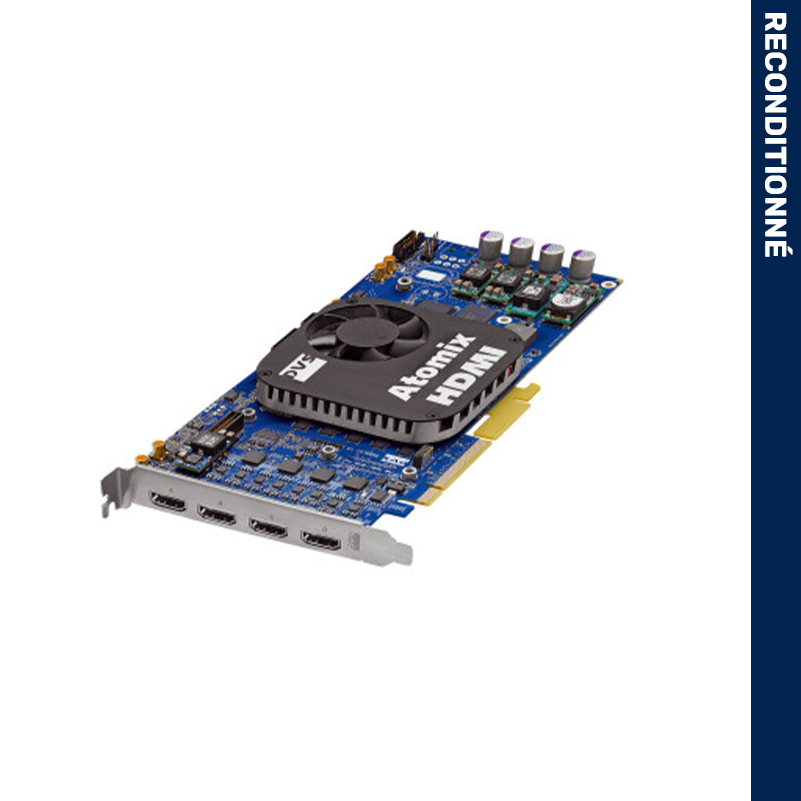

DVS Atomix HDMI

Description

Atomix HDMI est conçu pour la diffusion TV HD et la post-production de films jusqu’à 2K. Atomix HDMI dispose de deux canaux vidéo qui peuvent être utilisés indépendamment ou en mode 3D/stéréo jusqu’à 2K. De plus, il dispose d’un up/downscaler, d’une LUT 1D et de ports SDI multi-débits à 3,0 Gbps qui peuvent être utilisés dans diverses configurations à liaison simple et double. Le DVS Atomix HDMI est principalement utilisé avec Viz Virtual Set et Viz Arena, et est le successeur du DVS Centaurus II. Le DVS Atomix HDMI est, comme le Centaurus II, capable de sortir SD, HD et 2K. Le DVS Atomix HDMI est généralement monté sur les machines HP Z420.

Cette section contient des informations sur les sujets suivants :

Connecteurs
Côté composant
Panneau SDI
Panneau audio et RS-422
Codecs pris en charge
Historique des configurations
Licence

Connecteurs
Côté composant
images/download/attachments/44379108/vcr_ato_a.jpg
Cette section est un extrait du Guide d’installation DVS Atomix HDMI (version 2) , section 2.2.2, Vue d’ensemble du côté composant , et section 2.3.3, Panneau audio et RS-422 . Pour des informations complètes, consultez le Guide d’installation DVS disponible en téléchargement sur leur site Web.

1 HDMI-D Connecteur HDMI 1.3 pour une sortie de signaux audio et vidéo numériques ; est utilisé pour le premier canal vidéo dans des trames spéciales (par exemple pour les applications à quatre affichages)
2 HDMI-C Connecteur HDMI 1.3 pour une sortie de signaux audio et vidéo numériques (port principal du canal vidéo attribué) ; généralement utilisé pour le deuxième canal vidéo ; peut également être utilisé pour le premier canal vidéo dans des trames spéciales (par exemple pour les applications d’affichage quadruple)
3 HDMIB Connecteur HDMI 1.3 pour une sortie de signaux audio et vidéo numériques ; est utilisé pour le premier canal vidéo dans des trames spéciales (par exemple pour les applications à quatre affichages)
4 HDMI A (1.4a) Connecteur HDMI 1.4a pour une sortie de signaux audio et vidéo numériques jusqu’à 4K (port principal du canal vidéo attribué) ; généralement utilisé pour le premier canal vidéo
5 Réf dans Connecteur MXC pour l’entrée de référence
6 Expansion Connexion pour un module d’extension ou un panneau d’emplacement
7 AUDIO 1-8/LTC Connecteur de câble plat pour l’audio analogique, les canaux audio numériques 1 à 8 et LTC
8 AUDIO 9-16 Connecteur de câble plat pour les canaux audio numériques 9 à 16
9 RS-422 A/B Connecteur de câble plat pour une entrée et une sortie de signaux RS-422 (ports distants principaux)
10 SDI SORTIE A Connecteur MCX pour une sortie de signaux vidéo numériques (interface numérique série, port A) ; généralement utilisé pour une sortie du premier canal vidéo en mode liaison simple (YUV) ou liaison double (soit 3-Gbit/s SDI ou premier flux double liaison de YUVA ou RVB[A])
11 IDS DANS UN Connecteur MCX pour une entrée de signaux vidéo numériques (interface numérique série, port A) ; généralement utilisé pour une entrée du premier canal vidéo en mode liaison unique (YUV) ou liaison double (soit 3-Gbit/s SDI ou premier flux double liaison de YUVA ou RVB[A])
12 SDI EN B Connecteur MCX pour une entrée de signaux vidéo numériques (interface numérique série, port B) ; généralement utilisé pour une entrée du second canal vidéo en mode single-link (YUV) ou dual-link (3-Gbit/s SDI) ; peut également être utilisé pour le premier canal vidéo pour le deuxième flux à double liaison de YUVA ou RVB[A]
13 Sortie SDI B Connecteur MCX pour une sortie de signaux vidéo numériques (interface numérique série, port B) ; généralement utilisé pour une sortie du second canal vidéo en mode single-link (YUV) ou dual-link (3-Gbit/s SDI) ; peut également être utilisé pour le premier canal vidéo pour le deuxième flux à double liaison de YUVA ou RVB[A]
14 ligne de rupture La carte de circuit imprimé offre à sa partie inférieure une extension vide de toute pièce électrique ; il peut servir à stabiliser l’implantation de la carte dans un système informatique ; lorsqu’il n’est pas nécessaire ou gênant, vous pouvez soigneusement le casser du circuit imprimé au niveau de la ligne de rupture

Panneau SDI
Le panneau SDI fournit les connecteurs d’interface numérique série pour Atomix HDMI :
Réf dans Connecteur BNC pour l’entrée de référence
SDI en A Connecteur BNC pour une entrée de signaux vidéo numériques (interface numérique série, port A) ; généralement utilisé pour une entrée du premier canal vidéo en mode liaison unique (YUV) ou liaison double (soit 3-Gbit/s SDI ou premier flux double liaison de YUVA ou RVB[A])
SDI en B Connecteur BNC pour une entrée de signaux vidéo numériques (interface numérique série, port B) ; généralement utilisé pour une entrée du second canal vidéo en mode single-link (YUV) ou dual-link (3-Gbit/s SDI) ; peut également être utilisé pour le premier canal vidéo pour le deuxième flux à double liaison de YUVA ou RVB[A]
Sortie SDI A Connecteur BNC pour une sortie de signaux vidéo numériques (interface numérique série, port A) ; généralement utilisé pour une sortie du premier canal vidéo en mode liaison simple (YUV) ou liaison double (soit 3-Gbit/s SDI ou premier flux double liaison de YUVA ou RVB[A])
Sortie SDI B Connecteur BNC pour une sortie de signaux vidéo numériques (interface numérique série, port B) ; généralement utilisé pour une sortie du second canal vidéo n modes single-link (YUV) ou dual-link (3-Gbit/s SDI) ; peut également être utilisé pour le premier canal vidéo pour le deuxième flux à double liaison de YUVA ou RVB[A]

Panneau audio et RS-422
La carte comprend le câble de dérivation, un panneau et un câble RS-422. Sur le panneau RS-422, il y a deux connecteurs :

Audio numérique (AES/EBU) : Connecteur DB-25 (femelle) pour entrée et sortie audio et LTC ; fournit soit quatre canaux audio numériques stéréo (canaux 1 à 8) soit trois canaux audio plus LTC. Il peut également être utilisé pour fournir les canaux audio numériques 9 à 16.
Entrée/sortie à distance : Connecteur DB-9 (femelle), interface série RS-422 pour contrôle maître ou esclave.

Le câble épanoui dispose de 4 connecteurs XLR mâles et 4 connecteurs XLR femelles pour s’interfacer directement avec les appareils audio. Le câble du panneau RS-422 est monté à l’arrière de la carte du panneau RS-422 et connecté à la carte Atomix HDMI.

Produit reconditionné – Attention, le ventilateur ref : 5010H12C NF4 est défectueux, à remplacer
